YHARC电弧光保护装置



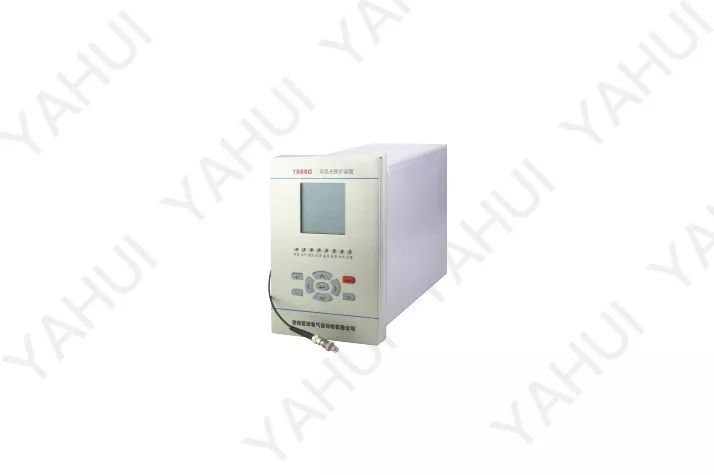

图:YHARC电弧光保护装置

产品概述



开关柜内的发生短路弧光的功率可高达100MW,电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长,燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及整套开关柜,高强度的电弧光和有毒气体对人体也有巨大的伤害。在我国中、低压母线短路故障中,重点设备和人员伤害主要有电弧光引起,然而,我国的大多数中低压母线没有设置快速母线保护,而只是采用了简单的消弧装置和变压器后备保护。这些保护动作速度慢,往往会延长故障切除时间,从而进一步扩大设备损坏程度,影响整个电网的安全运行。



安徽亚辉电气自动化有限公司根据国内外实际应用情况,吸收国外电弧光保护的特点,针对国内电力系统电弧光保护特点,研发生产出了YHARC电弧光保护系统,可为中低压开关柜系统提供电弧光保护解决方案,通过逻辑编程功能,可以按需配置,满足不同场景下的弧光保护解决方案。

功能及特点

  • 动作迅速可靠

采用了特殊算法,可以在短时间内判断弧光变化信号和电流变化信号并迅速出口,从发现故障到出口跳闸时间间隔优于10ms,确保开关柜内设备的弧光在100ms以内切除。



  • 跳闸逻辑可靠性高

根据弧光产生时的特点,装置采用弧光和电流双重判据,判据简单且可以有效的保证动作的准确性。



  • 强大的电气性能

故障弧光探头、连接线全部采用光纤,具有超强的电气隔离效果。装置完全满足EMC的标准,保证了弧光保护系统的整体稳定性和动作的可靠性。



  • 故障信息记录全面

在故障弧光发生并引起装置跳闸后,主控单元可以准确的记录弧光探头位置,且可以详细记录动作时刻的三相电流值。



  • 多种辅助保护功能

主控单元不但有弧光保护,还有过流保护、断路器失灵等辅助保护,这些保护是弧光保护的合理配置和有效补充。



  • 弧光探头自由配置功能

弧光探头可以自由配置属于不同的保护母线段,可以根据现场使用情况自由配置,适用于系统的各种接线方式,使用方便。



  • 抗电磁干扰能力强

全面满足EMC四级要求,抗干扰能力卓越。
